Der SmellX-Geruchsverschluss dichtet den Urinweg der BioTioo mit einer Schwimmkugel: passiv, stromlos und komplett zerlegbar. Er sitzt zwischen Trenneinsatz und 10-Liter-Urintank, an der kritischen Stelle des Systems. Denn im Tank entsteht mit der Zeit Ammoniakgeruch; ohne Verschluss stiege er über die Einfüllöffnung direkt ins Fahrzeug. Dieses eine Bauteil haben wir bei uns in Überlingen so konstruiert, dass es ohne Gummimembran, ohne Strom und ohne Wechselintervall arbeitet. Das Prinzip ist patentiert und inzwischen bei jeder BioTioo Serienstandard.
Wie die Kugel dichtet
Fließt Urin, hebt der Auftrieb die Kugel aus ihrem Sitz und gibt den Weg in den Tank frei. Versiegt der Zufluss, senkt ihr Eigengewicht sie zurück auf die Dichtfläche. Der Verschluss schließt dabei beide Öffnungen des Tanks, die für Flüssigkeit und die für Luft. Dadurch läuft Urin nur hinein, und die Tankluft bleibt eingeschlossen; die Raumluft bleibt sauber, unabhängig vom Füllstand. Warum diese eine Sperre über das Geruchsbild des ganzen Fahrzeugs mitentscheidet, zeigt Warum eine Trenntoilette nicht stinkt.
Der Verschluss dichtet ab, er überdeckt nichts. Manche Systeme setzen am Urinweg auf Duftstoffe, die den Geruch nur überlagern, solange der Duftstoff frisch ist. Die Schwimmkugel blockiert stattdessen den Weg selbst, dauerhaft und ohne Verbrauchsmaterial.
Der SmellX besteht aus drei Kernteilen: der Schwimmkugel, dem Kugelsitz mit den beiden Öffnungen und dem Siphon-Körper als Gehäuse auf dem Tank. Alle Teile trennst du mit einem einfachen Schraubenzieher oder ähnlichem Spitzen Gegenstand. Ein spezielles Werkzeug ist nicht Notwendig. Diese Zerlegbarkeit ist Konstruktionsziel, keine Beigabe. Jede Dichtfläche muss für die Reinigung erreichbar sein, bis in den Kugelsitz hinein.
Die Kugel schließt luftdicht und auslaufsicher, auch bei Schräglage oder Off-Road-Vibrationen. Elektronik, Sensoren oder eine Rückstellfeder kommen im Bauteil nicht vor. Zur Einordnung: Der Verschluss sichert allein den Urinweg. Der Feststoffbehälter braucht kein solches Bauteil, denn er ist eine geschlossene, trocknende Kammer (das Grundprinzip der Trennung erklärt die Funktionsweise der Trenntoilette).

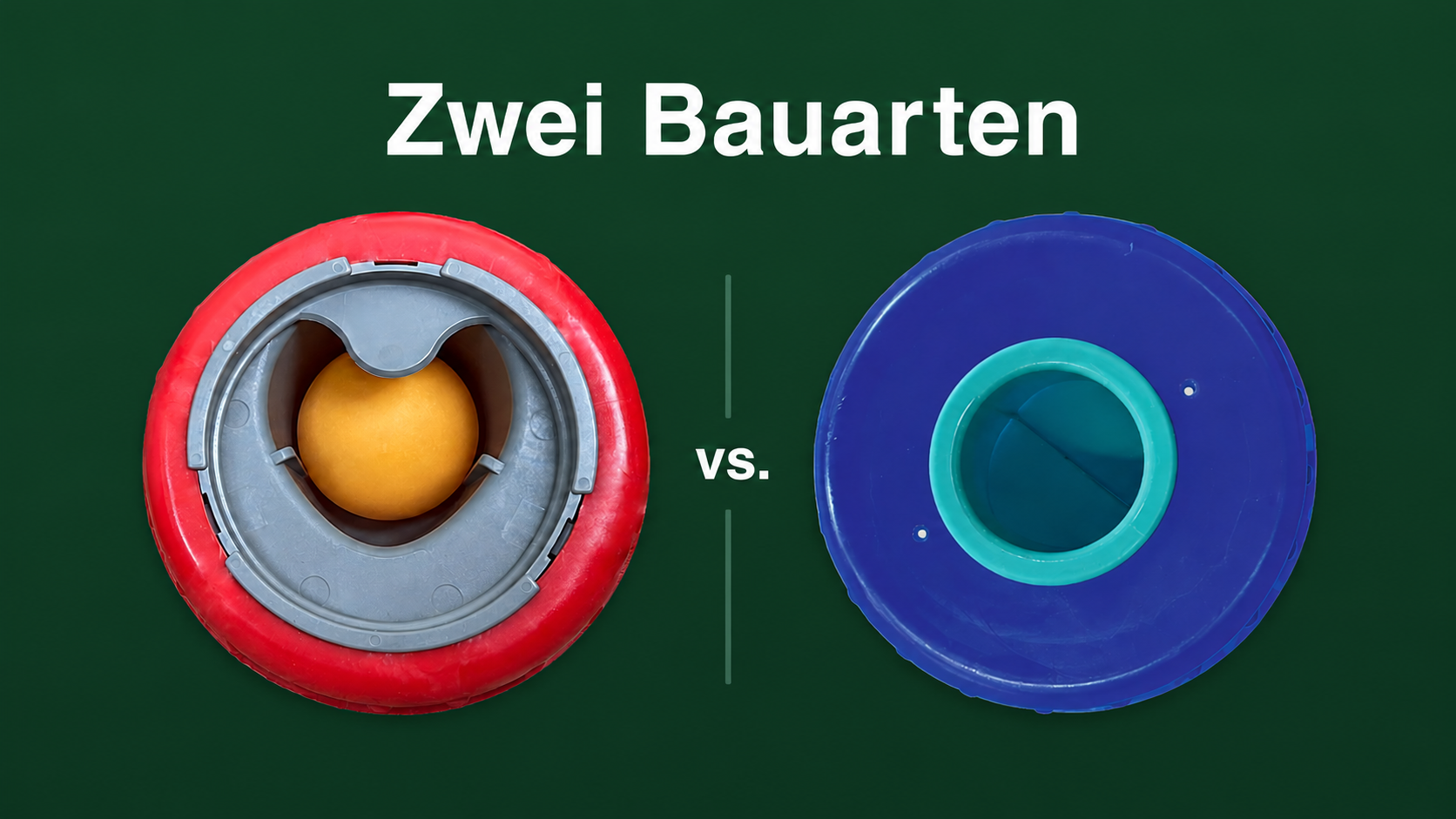

Warum eine Kugel und kein Gummiteil
Wir haben uns am Urinweg gegen jede Bauart entschieden, deren Schließkraft aus einem elastischen Gummiteil kommt. Eine Membran zieht sich nach dem Durchfluss über ihre Spannkraft zu. Ein Schnabel-Rückschlagventil legt seine Lippen über die Eigenspannung aneinander. Beide Prinzipien dichten im Neuzustand zuverlässig, aber Gummi ermüdet oder verklebt mit der Zeit. Deshalb führen Anbieter solcher Systeme das Gummiteil als Wechselteil.
Genau dieses Wechselteil wollten wir nicht im Produkt haben. Schwerkraft und Auftrieb lassen nicht nach; ein Ermüden wie bei Gummi kennt das Kugel-Prinzip nicht. Dadurch entfällt der Ersatzteilvorrat an Bord, und an die Stelle des Teiletauschs tritt die Reinigung. Die vollständige Abwägung aller drei Bauarten steht in unserer Konstruktionsentscheidung am Urinweg. Wie der stromlose Verschluss mit dem optionalen 12-V-Lüfter zusammenspielt, erklärt Passiv dicht.
Reinigung und Entkalkung gehören dazu
Ein ehrlicher Punkt vorweg: Urin bildet an jedem Bauteil mit der Zeit Kristalle, bei jeder Toilette und jedem Verschluss-System. Der SmellX schafft den Urinstein nicht ab, er macht ihn erreichbar.
Die Routine dafür:
- Abnehmen: den Verschluss beim Leeren vom Urintank lösen.
- Zerlegen: Kugel, Sitz und Siphon-Körper trennen, ohne Werkzeug.
- Spülen: alle Teile mit warmem Wasser und Spülmittel abspülen.
- Entkalken: die Teile in Zitronensäure-Lösung einlegen oder mit Spülmittel reinigen, bis sich die Ablagerungen lösen.
- Zusammensetzen: trocken montieren und wieder aufsetzen.
In der Praxis hat sich bewährt: kurz durchspülen bei jeder Tankleerung, entkalken alle paar Wochen. Das Pulver dafür gibt es in jeder Drogerie. Spezialreiniger braucht der Verschluss nicht. Wie du Ablagerungen von vornherein klein hältst, steht in Urinstein vermeiden.
Wie du den SmellX zerlegst, reinigst und wieder einsetzt, zeigt Sascha Schritt für Schritt in diesem Video: https://www.youtube.com/watch?v=kvy488ngmY8
Verfügbarkeit
Der SmellX ist bei jeder BioTioo 2.0 und BioTioo 2.0 RL-Motion Serienstandard und als eigenes Modul einzeln erhältlich, als Ersatzteil wie zum Nachrüsten. Er passt auf alle BioTioo-Urintanks und auf viele Trocken- und Komposttoiletten mit Weithalskanister nach DIN 96. Auf Schüssel und Deckel jeder BioTioo geben wir 3 Jahre Garantie, dazu kommen 60 Tage Rückgaberecht. Alle Modelle mit dem Verschluss findest du in unserer Übersicht der Komposttoiletten.
